Progettazione e Realizzazione di Monoblocco e
Sistemi di Combustione
Uno sguardo all’interno del processo
Introduzione ai Sistemi di Combustione
Che cos’è un Bruciatore Industriale Monoblocco o un Sistema di Combustione
NBP Combustion Systems progetta e fornisce sistemi di combustione monoblocco completi per applicazioni industriali, integrando in un’unica fornitura la testa di combustione, la rampa gas, il gruppo aria e il quadro elettrico di comando e controllo.
Ogni sistema viene ingegnerizzato su misura in funzione del processo del cliente: dalla selezione della testa più adatta alle condizioni di fiamma e temperature richieste, al dimensionamento della rampa gas secondo le normative applicabili (CE, CSA, AGA e altre), dalla scelta del ventilatore in base alle portate e alle pressioni necessarie, fino alla definizione della logica di funzionamento del quadro.
Il risultato è un sistema collaudato, pronto all’installazione, che riduce i tempi di ingegneria interna e garantisce la piena responsabilità del fornitore sull’intera filiera di combustione.
Domande e Risposte – FAQ
Nozioni di base per Bruciatori Monoblocco e Sistemi di Combustione

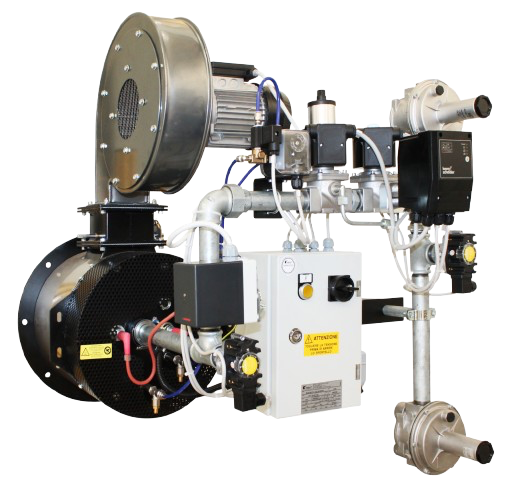

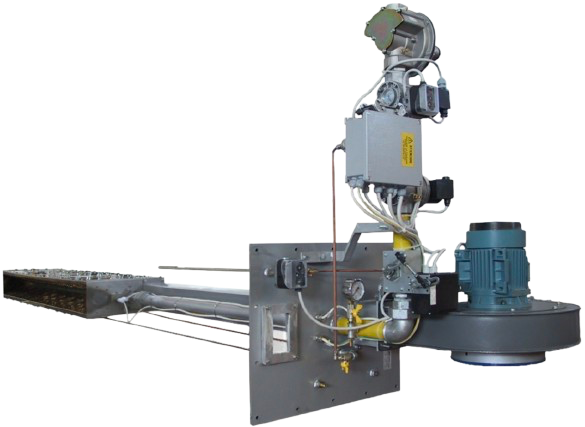

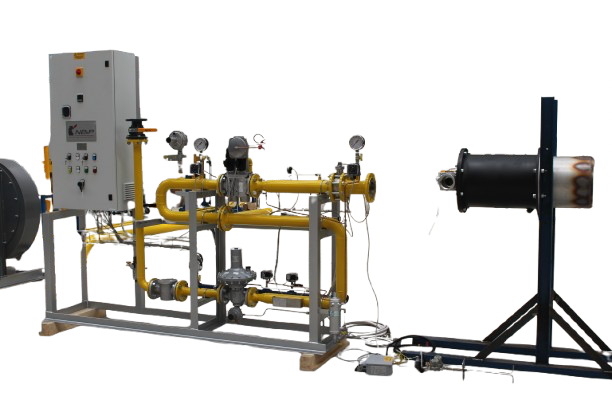

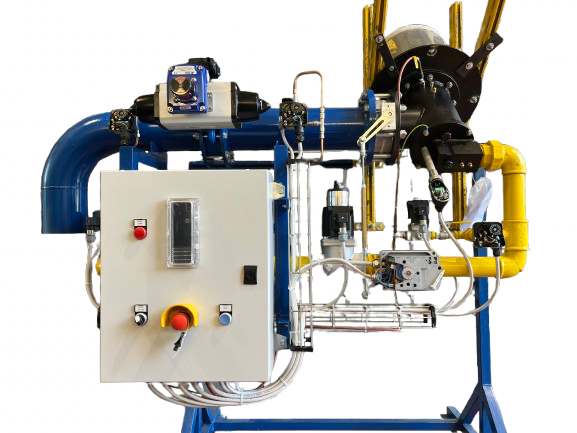

Cos’è un sistema di combustione monoblocco e cosa include?: Un sistema monoblocco è una fornitura integrata che comprende tutti i componenti necessari per la gestione completa della combustione industriale: la testa di combustione, la rampa gas (con valvole di sicurezza, regolazione e misura), il ventilatore dell’aria comburente e il quadro elettrico di comando e controllo. L’integrazione può avvenire in un unico blocco compatto oppure con ventilatore separato, quando le dimensioni o le esigenze di layout dell’impianto lo richiedono.
Qual è il vantaggio di acquistare un sistema integrato rispetto ai singoli componenti?: Acquistare un sistema integrato da un unico fornitore significa avere un solo interlocutore responsabile della compatibilità tra tutti i componenti, del collaudo funzionale complessivo e della conformità normativa dell’impianto. Si riducono i rischi di interfaccia tra forniture diverse, si accorciano i tempi di installazione e si semplifica la gestione della documentazione tecnica e delle garanzie.

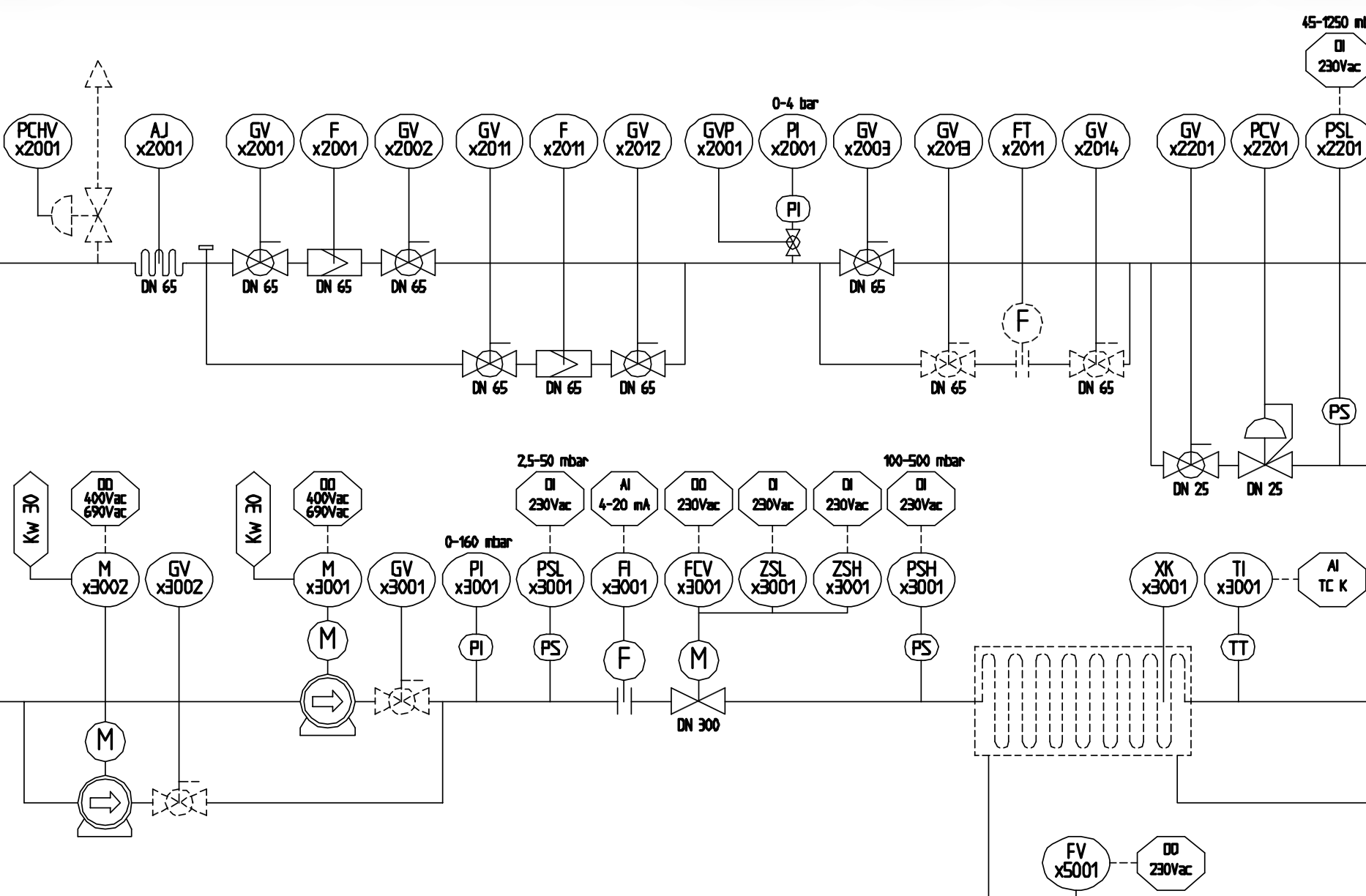

Come viene dimensionata la rampa gas in un sistema NBP?: La rampa gas viene dimensionata in funzione della potenza termica richiesta, della pressione di alimentazione del gas disponibile in impianto, del tipo di combustibile (gas naturale, GPL, gas tecnici) e delle normative di sicurezza applicabili al mercato di destinazione. NBP è in grado di fornire rampe conformi alla normativa europea CE, ma anche secondo standard nordamericani CSA e UL per installazioni in Canada e USA, oppure AGA o ATEX qualora fossero richiesti.
Come viene selezionato il ventilatore dell’aria comburente?: Il ventilatore viene dimensionato in base alla portata d’aria necessaria per la combustione alla massima potenza, alla contropressione presente nel condotto di mandata (perdite di carico della rampa, della testa, del forno) e alle eventuali esigenze di preriscaldo dell’aria. NBP seleziona il ventilatore più adatto tra diverse tipologie — centrifugo, radiale, ad alta pressione — in funzione del punto di lavoro richiesto e delle condizioni ambientali di installazione.
È possibile scegliere il metodo di regolazione della portata di gas?: Sì. NBP offre diverse soluzioni di regolazione: valvola di controllo proporzionale (gas ratio proportional valve), valvole modulanti collegate tramite un levismo con rapporto aria/gas prestabilito, regolazione tramite due valvole modulanti motorizzate con rapporto elettronico oppure regolazione continua con inverter sul ventilatore. La scelta dipende dalle esigenze di precisione del processo termico, dal tipo di controllo (temperatura, pressione, ricetta) e dal budget disponibile.
Come viene ingegnerizzato il quadro elettrico di comando?: Il quadro viene progettato su specifica del Cliente, definendo insieme la logica di funzionamento: sequenze di avviamento e spegnimento, gestione degli allarmi, interfaccia con il PLC o SCADA di impianto, modalità di regolazione (manuale, automatica, remota). NBP utilizza centraline di controllo fiamma certificate (Siemens, Honeywell, Lamtec, ecc) e progetta il quadro per rispettare i requisiti di sicurezza funzionale applicabili all’impianto.
I sistemi NBP possono essere integrati con impianti di automazione esistenti?: Sì. I sistemi di combustione NBP possono essere predisposti per la comunicazione con sistemi di supervisione e controllo di impianto tramite protocolli standard (Modbus, Profibus, Profinet, 4-20 mA e altri). In fase di ingegneria vengono definiti i segnali di interfaccia necessari per garantire la piena integrazione con la logica di automazione esistente.
Come posso richiedere un’offerta per un sistema di combustione monoblocco NBP?: Il team tecnico-commerciale NBP è disponibile per analizzare le specifiche del processo, definire la configurazione del sistema più adatta e preparare un’offerta tecnica dettagliata. Per avviare la valutazione è utile fornire: tipo e potenza del bruciatore, combustibile disponibile e pressione di rete, normativa di riferimento, logica di funzionamento richiesta e paese di installazione. È possibile contattare NBP via email a nbp@nbp.it o tramite il modulo di contatto sul sito.
